UJIKAJI MAKMAL METALURGI Muka Surat 7 drp. 43
TEORI :
d
Lo
Lp
d = Diameter Tolok Lo = Panjang Tolok
Lp = Panjang Selari

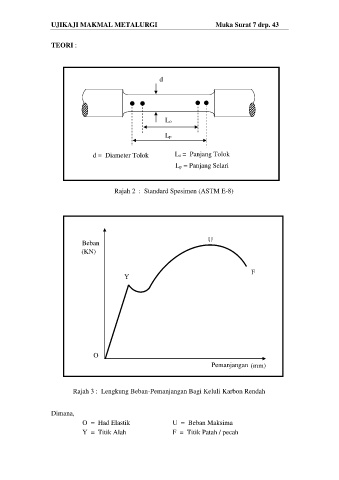

Rajah 2 : Standard Spesimen (ASTM E-8)
Beban U
(KN)
F
Y
O
Pemanjangan (mm)
Rajah 3 : Lengkung Beb an-Pemanjangan Bagi Keluli Karbon Rendah
Dimana,
O = Had Elastik U = Beban Maksima
Y = Titik Alah F = Titik Patah / pecah
