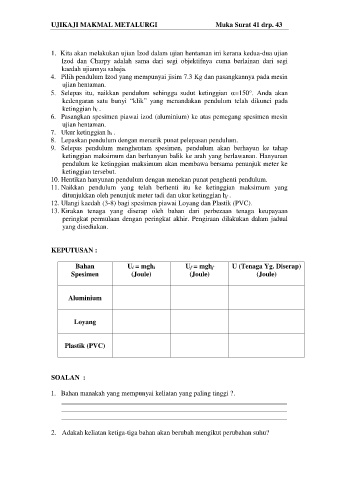

UJIKAJI MAKMAL METALURGI Muka Surat 41 drp. 43

1. Kita akan melakukan ujian Izod dalam ujian hentaman ini kerana kedua-dua ujian
Izod dan Charpy adalah sama dari segi objektifnya cuma berlainan dari segi
kaedah ujiannya sahaja.
4. Pilih pendulum Izod yang mempunyai jisim 7.3 Kg dan pasangkannya pada mesin
ujian hentaman.
5. Selepas itu, naikkan pendulum sehingga sudut ketinggian =150°. Anda akan
kedengaran satu bunyi “klik” yang menandakan pendulum telah dikunci pada
ketinggian hi .
6. Pasangkan spesimen piawai izod (aluminium) ke atas pemegang spesimen mesin
ujian hentaman.
7. Ukur ketinggian hi .
8. Lepaskan pendulum dengan menarik punat pelepasan pendulum.
9. Selepas pendulum menghentam spesimen, pendulum akan berhayun ke tahap
ketinggian maksimum dan berhanyun balik ke arah yang berlawanan. Hanyunan
pendulum ke ketinggian maksimum akan membawa bersama penunjuk meter ke
ketinggian tersebut.
10. Hentikan hanyunan pendulum dengan menekan punat penghenti pendulum.
11. Naikkan pendulum yang telah berhenti itu ke ketinggian maksimum yang
ditunjukkan oleh penunjuk meter tadi dan ukur ketinggian hf .
12. Ulangi kaedah (3-8) bagi spesimen piawai Loyang dan Plastik (PVC).
13. Kirakan tenaga yang diserap oleh bahan dari perbezaan tenaga keupayaan
peringkat permulaan dengan peringkat akhir. Pengiraan dilakukan dalam jadual
yang disediakan.

KEPUTUSAN :

Bahan Ui = mghi Uf = mghf U (Tenaga Yg. Diserap)
Spesimen (Joule) (Joule) (Joule)

Aluminium

Loyang

Plastik (PVC)

SOALAN :

1. Bahan manakah yang mempunyai keliatan yang paling tinggi ?.
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

2. Adakah keliatan ketiga-tiga bahan akan berubah mengikut perubahan suhu?
